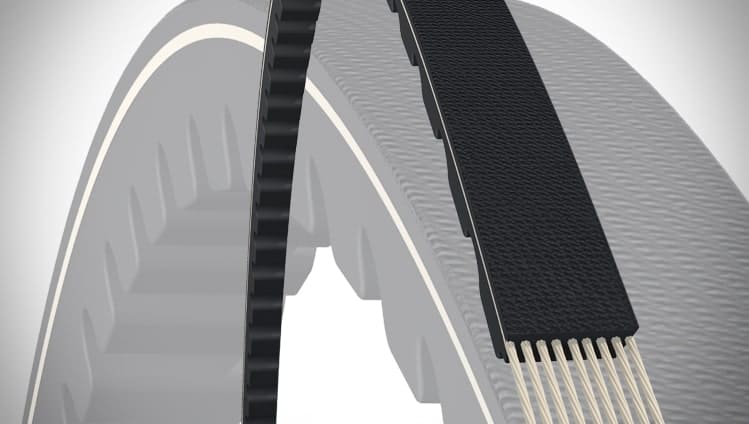

Gumijasti klinasti jermeni

Schiki Belting ponuja celovit izbor jermenov za prenos moči, in najrazličnejše pogonske elemente za vrtljive pogone, prilagojene trenju, pri katerih je zdrs dovoljen. Oviti klinasti jermeni za neugodne razmere okolice, klinasti jermeni z neobdelanimi robovi za prenos velikih moči in serpentinasti pogonski jermeni ali jermeni za variabilno hitrost, namenjeni spremenljivim prestavnim razmerjem – naši klinasti jermeni so elementi, ki omogočajo izjemno gladek prenos moči na številnih področjih uporabe.

ct-ptg-ind-v-belts-master-min

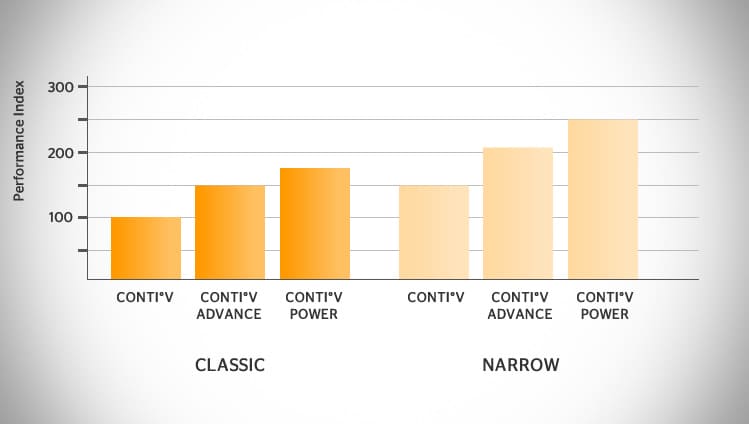

ct-ptg-ind-conti-v-comparison

Standardni klinasti jermeni – CONTI®V

Oviti klinasti jermeni za zahtevne pogone in vsa področja strojegradnje (klasične izvedbe skladno z DIN 2215, ozke izvedbe skladno z DIN 7753).

  • Odpornost proti temperaturam od -55 °C do +70 °C
  • Ustrezni komplet za prilagoditev dolžine (od 1000 mm)
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

Tehnične specifikacije:

  1. Tekstilni ovoj

  2. Naravna guma

  3. Poliestrski napenjalni element

Standard V-belt-min

Vse mere in cene so na voljo na zahtevo.

Klinasti jermeni za velike obremenitve z nizkim raztezkom – CONTI®V POWER

Oviti klinasti jermeni za velike obremenitve z nateznim elementom z nizkim raztezkom in napredno zmesjo za vrhunski prenos moči pri največjih obremenitvah; skladni z DIN 2215/DIN 7753.

  • Odpornost proti temperaturam od -30 °C do +80 °C
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah
  • Zvečana moč
  • Primerno za sklopke
  • Primerno za upogibanje v obratni smeri
  • Primerno za uporabo pri največjih obremenitvah

Tehnične specifikacije:

  1. Tekstilni ovoj

  2. Z vlakni ojačana sintetična guma

  3. Aramidni napenjalni element

Standard V-belt-min

Klasična izvedba

Mere so na voljo na zahtevo.

Ozka izvedba

Profil Razpon dolžine Dd (mm)
SPB ZAR 1600–7500
SPC ZAR 2650–12.500

Klinasti jermeni za težke obremenitve z dobrimi lastnostmi drsenja – CONTI®V GARDEN

Klinasti jermen za velike obremenitve in dober nadzor zdrsa ter neslišno aktivacijo sklopke. Posebej razviti za stroje, ki se uporabljajo za vzdrževanje vrtov in parkov.

  • Odpornost proti temperaturam od -30 °C do +80 °C
  • Odpornost proti visokim udarnim obremenitvam
  • Primernost za upogibanje v nasprotni smeri/napenjalne jermenice
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

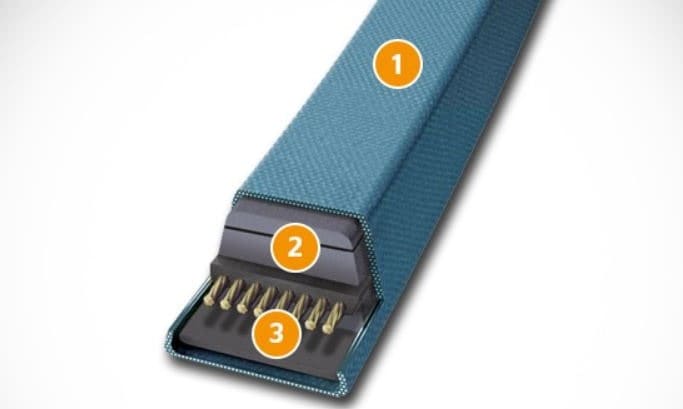

Tehnične specifikacije:

  1. Tekstilni ovoj
  2. Sintetična guma
  3. Aramidni napenjalni element
Garden-min

Klasična izvedba

Profil Razpon dolžine RMA (1/10 palca)
3D 3D 170 do 3D 750
4D 4D 180 do 4D 990
5D 5D 290 do 5D 990

Standardni klinasti jermeni z neobdelanimi robovi – CONTI®V FO

 Klasični klinasti jermeni z neobdelanimi robovi za zahtevne pogone; skladni z DIN 2215 in DIN 7753.

  • Odpornost proti temperaturam od -30 °C do +70 °C
  • Odlična prožnost zaradi ulitih zob
  • Ustrezni komplet za prilagoditev dolžine (od 1000 mm)
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

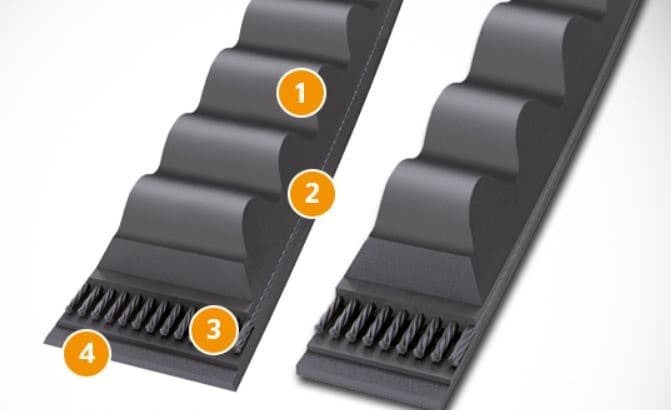

Tehnične specifikacije:

  1. Spodnji del iz sintetične gume

  2. Vlivna masa

  3. Poliestrski napenjalni element

  4. Bombažna prekrivna tkanina

Raw-Edge-min (1)

Klasična izvedba

Profil Razpon dolžine Dd (mm)
ZX 505–2105
AX 513–2697
BX 703–3091
CX 1132–3062

Ozka izvedba

Profil Razpon dolžine Dd (mm)
XPZ 512–2800
XPA 732–2932
XPB 1250–2900
XPC 2000–2800

Klinasti jermeni za velike obremenitve z neobdelanimi robovi – CONTI®V FO PIONEER

Prečno togi klinasti jermeni za velike obremenitve z neobdelanimi robovi za zmogljiv, trajen prenos moči z izboljšano gladkostjo delovanja; skladni z DIN 7753.

Od ventilatorjev in kompresorjev do uporabe v splošni strojegradnji. Z razširitvijo svoje ponudbe izdelkov smo prednosti jermenskega pogona v celoti vključili v razvoj strojnih sistemov. Zdaj namreč ponujamo klinaste jermene Pioneer z razširjenim obsegom razmikov med zobmi in dolžino do pet metrov. Zaradi tega je zdaj mogoče na skoraj vseh industrijskih področjih uporabe doseči velik prenos moči s klinastimi jermeni za velike obremenitve, ki ne zahtevajo vzdrževanja.

Kakovost in raznolikost

Klinasti jermeni PIONEER odpirajo nove možnosti na področju strojegradnje in razvoja strojnih sistemov. »Ker je naš klinasti jermen za velike obremenitve zdaj na voljo tudi v dolžini petih metrov, ga je mogoče namestiti v večje sisteme z večjimi medosnimi razdaljami.«

Lahek, trpežen in stabilen

Za vse dolžine klinastega jermena za velike obremenitve je značilen zmogljiv, trajen prenos moči z zelo tihim delovanjem skladno z DIN 7753. Jermen ne zahteva vzdrževanja in je odporen proti temperaturam od -40 °C do +130 °C. Stabilnost zagotavlja zasnova iz EPDM s trpežno, proti obrabi odporno zmesjo, nateznim elementom iz poliestra in prekrivno tkanino iz bombaža. Prav tako je odporen proti prahu in tropskim podnebnim razmeram, prevoden skladno s standardom ISO 1813 in delno odporen proti olju. V celotni ponudbi izdelkov klinasti jermeni PIONEER nadomeščajo linijo ADVANCE.

  • Mogoče jih je uporabljati v velikih sistemih z večjimi medosnimi razdaljami.
  • Zasnova iz EPDM z obstojno zmesjo, odporno proti obrabi
  • Razpon razmikov med zobmi in dolžina do pet metrov
  • Zmogljiv in trajen prenos moči z zelo tihim delovanjem skladno z DIN 7753
  • Izboljšana temperaturna odpornost od -40 °C do +130 °C
  • PAO kategorija 2 skladno z »2014 AfPS GS:01 PAK«
  • Brez vzdrževanja
  • V primerjavi s 1. generacijo povečana moč za 5,5 %
  • Odlična prožnost zaradi ulitih zob
  • Serijska proizvodnja ustreznega kompleta za prilagoditev dolžine
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

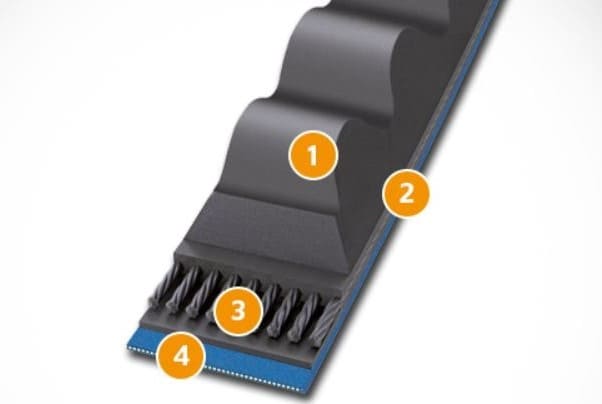

Tehnične specifikacije:

  1. Spodnji del iz gume EPDM, ojačane z vlakni

  2. Vlivna masa

  3. Poliestrski napenjalni element

  4. Bombažna prekrivna tkanina

Pioneer-min

Ozka izvedba

Profil Razpon dolžine Dd (mm)
XPZ/3VX 512–3550
XPA 590–4000
XPB/5VX 1000–5000
XPC 1900–5000

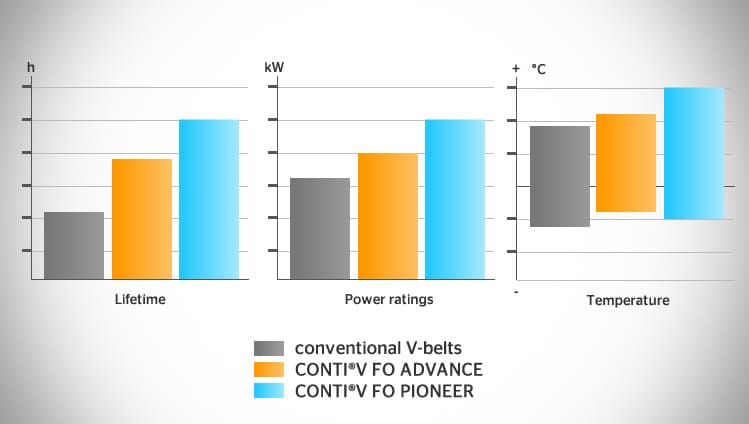

Primerjava izdelkov

ct-ptg-ind-conti-v-fo-pioneer-comparison-(1)

Vezani klinasti jermeni – CONTI®V MULTIBELT

Vezani klinasti jermeni za pogone, ki so izpostavljeni velikim neenakomernim obremenitvam.

  • Odpornost proti temperaturam od -40 °C do +80 °C
  • Izboljšana gladkost teka
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

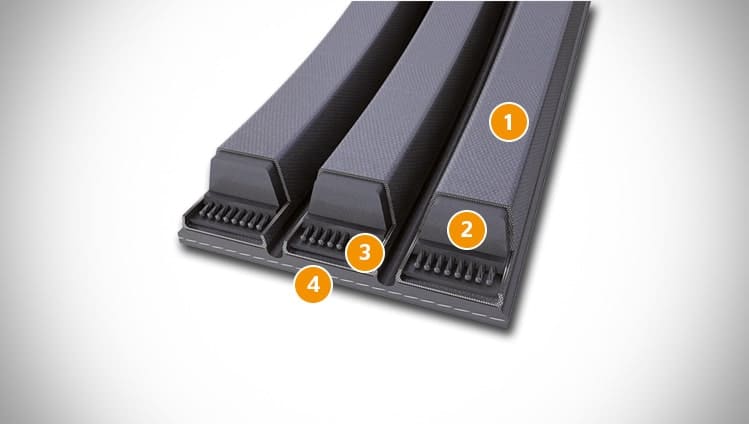

Tehnične specifikacije:

  1. Tekstilni ovoj

  2. Spodnji del iz naravne gume

  3. Poliestrski napenjalni element

  4. Hrbtna stran iz naravne gume

ct-ptg-ind-conti-v-multibelt-structure-(1)-min
Profil Razpon dolžine Da (palci)/Da (mm)
3V (9J) 3V 465 do 3V 1400/9J 1181 do 9J 3556
5V (15J) 5V 670 do 5V 3550/15J 1702 do 15J 9017
8V (25J) 8V 1000 do 8V 5600/25J 2540 do 25J 14.224



Profil Razpon dolžine Di (mm)/Da (mm)
A/HA 1450–2240/1486–2276
B/HB 1106–6518/1168–6580
C/HC 2500–12.145/2575–12.220



Profil Razpon dolžine Dd (mm)
SPZ 1250–3000
SPA 1000–4000
SPB 1590–7500
SPC 2650–11.200

Obojestranski klinasti jermeni – CONTI®V DUAL

Oviti obojestranski klinasti jermeni za zahtevne pogone na vseh področjih strojegradnje. Uporabljajo se za poganjanje vzvratnih pogonov.

  • Odpornost proti temperaturam od -55 °C do +70 °C
  • Primernost za vzvratno pregibanje/vzvratne napenjalne valjčke
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah

Tehnične specifikacije:

  1. Tekstilni ovoj

  2. Naravna guma

  3. Poliestrski napenjalni element

Dual
Profil Razpon dolžine De (mm)
HAA/AA 1956–3912
HBB/BB 1974–7105
HCC/CC 3200–6959

Variabilni klinasti jermeni – CONTI®V VARISPEED

Jermeni z variabilno hitrostjo in ojačanim poliuretanskim nateznim elementom za variomatske in variatorske pogone.

  • Odpornost proti temperaturam od -30 °C do +90 °C
  • Antistatične lastnosti skladno s standardom ISO 1813
  • Zmerna odpornost na olje
  • Primernost za uporabo v tropskih podnebjih
  • Odpornost na prah
  • Primerno za sklopke

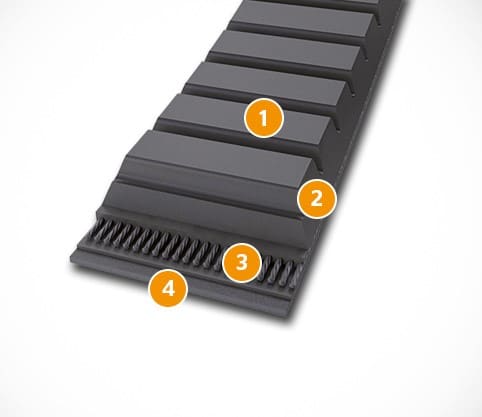

Tehnične specifikacije:



  1. Spodnji del iz sintetične gume, ojačane z vlakni

  2. Vlivna masa

  3. Poliestrski napenjalni element

  4. Bombažna prekrivna tkanina



ct-ptg-ind-conti-v-varispeed-advance-structure-(1)
Višina/širina Razpon dolžine Di (mm)
13/6 467–1252
17/6 (Š 16) 452–1202
21/6 (š 20) 532–972
22/8 500–1800
24/8 600–2160
26/8 (Š 25) 522–1600
28/8 505–2005
30/10 617–1800
32/10 (Š 31,5) 709–1652
37/10 647–2497
42/12 (Š 40) 1000–2000
47/12 905–2805
52/16 (Š 50) 1180–3074
55/16 1180–2800
65/20 (Š 65) 1506–3056
70/18 1500–3147
83/23 (Š 80) 1691–3041
